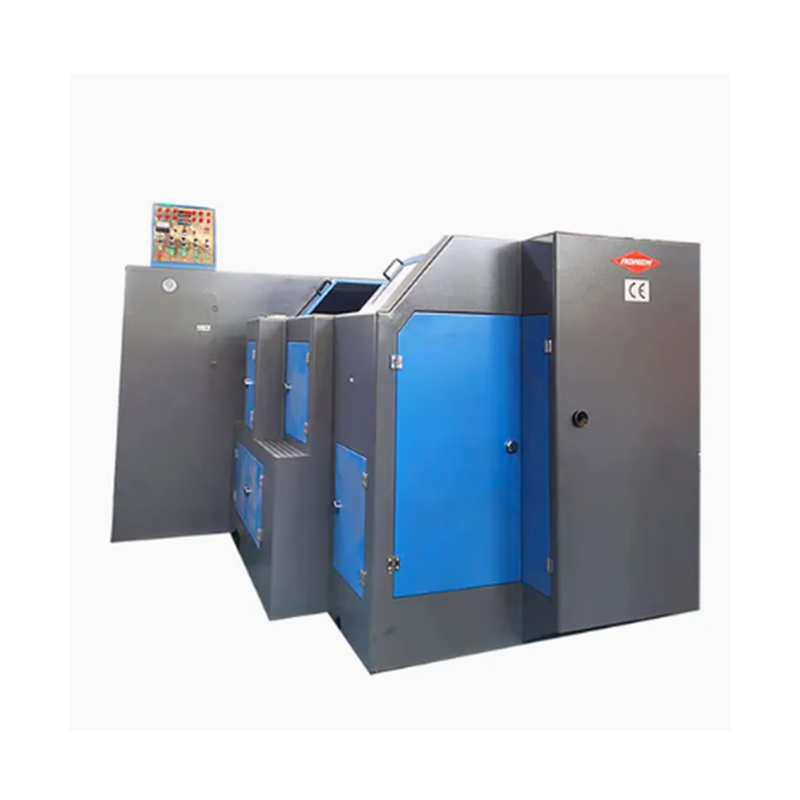

Ronen®3 Die 3 Station Bolt Former го формира празното за завртки во три чекори: првата матрица ја истегнува жицата, втората матрица ја обликува главата и третата матрица ги скратува вишокот делови. Откако ќе се постават димензиите на калапот, машината ќе работи автоматски, што е клучна предност што им помага на производителите да ја зголемат ефикасноста на производството и да обезбедат постојан квалитет на завртките.
3 Die 3 Station Bolt Former користи три групи калапи и три последователни работни станици за ладно истиснување на металната жица во празни завртки. Брзината е умерена, погодна за фабрики со средни нарачки и оние кои имаат специфични барања за квалитет.
3 Die 3 Station Bolt Former е машина за ладна насока која ги формира главите на завртките преку три различни процеси. Исечените жица празни места последователно се пренесуваат преку три различни калапи. На секоја станица, специфичен удар влијае на празното, постепено упатувајќи го и обликувајќи го. Процесот во три чекори може да произведе глави за завртки со целосна структура и добра форма.
На првата станица на 3 Die 3 Station Bolt Former, исечените празни места се притиснати со перфораторот. Ова првично притискање го започнува процесот на вознемирување, собирајќи го металот на едниот крај од празното. Формира основна кружна префабрикувана форма, подготвувајќи се за попрецизно обликување во следните станици. Оваа фаза е клучна за нормалниот проток на металот.
Третата и последна станица на Bolt Former е местото каде што финиот удар за обработка го принудува металот целосно да ја пополни прецизната празнина на мувлата. Ова ќе резултира со завршена глава со завртки со целосни димензии и посебни карактеристики, како што е целосна форма на шестоаголна глава или глава за миење.
| Модел | Единица | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Станица за ковање | БР. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Ковачка сила | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Макс.пресечен дијаметар | мм | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Макс.должина на пресек | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Надминувачка стапка | парчиња/мин | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. Мозочен удар | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| К.О.Мозочен удар | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Главниот удар на овенот | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Моќност на главниот мотор | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Севкупно затемнува.на отсечена умре | мм | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Севкупно затемнува.на удар умре | мм | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Севкупни затемнувања.на главната матрица | мм | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Умре теренот | мм | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Приближно.тежина | тон | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Применливи завртки | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Должина на стеблото на празно | мм | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Севкупно затемнува | мм | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Карактеристиката на 3 Die 3 Station Bolt Former е тоа што калапите се независни и процесот на дебагирање е едноставен. Трите комплети калапи се инсталираат посебно. Ако некој од нив се истроши, само заменете го. Притисокот на секоја работна станица може да се прилагоди поединечно. Телото на машината не е тешко, а подот на обична работилница не треба да се прави подлога.
